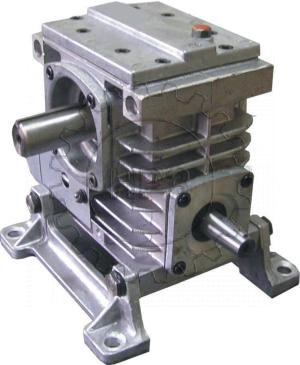

Редукторы червячные одноступенчатые универсальные серии Ч предназначены для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин, оборудования и механизмов.





или сделайте заказ по телефонам:
8 (831) 220-58-22, 8 (831) 220-58-23, 8 (831) 220-50-84

Характеристики


Пример записи условного обозначения:

Ч - 100 – 31,5 -52 –2 –К Ц В У3, где

Ч - тип

100 - типоразмер редуктора

31,5 - номинальное передаточное число

52 - вариант сборки

2 - вариант по расположению червячной пары

К - конец входного вала конический (цилиндрический – Квх)

Ц - конец выходного вала цилиндрический ( - конический – Квых, - в виде зубчатой муфты - М)

В - с вентилятором

У3 - климатическое исполнение и категория размещения

Габаритные и присоединительные размеры.

Тип

aw

L

L1

L2

L3

L4

L5

l

d

b

H

h

Ч-100

100

373

240

200

125

177

225

40

19

45

312

100

Ч-125

125

437

275

230

146

210

261

45

19

60

396

111

Ч-160

160

551

350

300

195

245

345

70

22

70

500

140

Тип

h1

h2

D

D2

B

B1

B2

B3

B4

B5

B6

B7

Ч-100

18

179

140

150

341

175

140

155

450

225

218

217

Ч-125

22

217

165

170

363

230

190

135

460

230

246

242

Ч-160

30

271

100

210

434

280

230

165

560

280

285

278

Размеры концов валов:

-цилиндрического

Тип

Вал

l

b

d

t

Ч-100

вх

80

10

32

35

Ч-125

80

10

32

35

Ч-160

110

12

40

43

Ч-100

вых

110

14

45

48,5

Ч-125

110

16

55

59

Ч-160

140

20

70

74,5

-конического

Тип

Вал

l

l1

b

t

d

d3

Ч-100

вх

80

58

6

17,05

32

M20x1,5

Ч-125

80

58

6

17,05

32

M20x1,5

Ч-160

110

82

10

20,95

40

M24x2

Ч-100

вых

110

82

12

23,45

45

M30x2

Ч-125

110

82

14

28,95

55

M36x3

Ч-160

140

105

18

36,38

70

M48x3

 -полого

Тип

L

L1

L2

Обозначение шлицев по
ГОСТ 6033-80

d

Ч-100

205

90

57,5

45 x H7 x 2

46

Ч-125

230

110

60

55 x H7 x 2,5

60

Ч-160

275

130

72,5

70 x H7 x 2,5

72

Варианты сборки:

Варианты по расположению червячной пары:

Технические характеристики:

Условия использования


  • нагрузка постоянная и переменная, одного направления и  реверсивная;

  • работа с периодическими остановками и длительная до 24 часов в сутки;

  • вращение валов в любую сторону;

  • частота вращения входного вала не более 1800 об/мин;

  • внешняя среда — неагрессивная, невзрывоопасная;

  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

  • климатические исполнения У,Т (для категорий размещения 1.. .3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.
