Редуктор тип Ч80

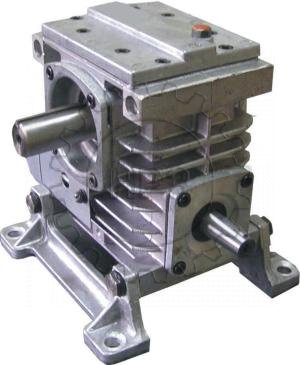

Редуктор тип Ч80

Редуктор предназначен для работы с постоянной или переменной нагрузкой произвольной направленности. Устройство универсальное. Преимущественно оно используется в качестве комплектующего в машинных приводных системах.



Характеристики


Оформить заказ

или сделайте заказ по телефонам:
8 (831) 220-58-22, 8 (831) 220-58-23, 8 (831) 220-50-84

Как забрать
Где купить

Характеристики

Пример условного обозначения

Ч-80-40-52-1-2 В У3, где

Ч - тип

80 - типоразмер редуктора

40 - номинальное передаточное число

52 - вариант сборки

1 - вариант расположения червячной пары

2 - вариант крепления

В - вентилятор

У3 - климатическое исполнение и категория размещения

Габаритные и присоединительные размеры



Размеры входного вала.

Размеры выходного вала:

а) цилиндрического б) полого

Варианты сборки

валы под муфты или в виде части муфты:

с полым выходным валом:

Варианты по расположению червячной пары

Варианты по расположению лап:

  1. без лап;

  2. со стороны червяка;

  3. со стороны колеса;

  4. боковое расположение лап со стороны противоположной выходному концу червяка;

  5. боковое расположение лап со стороны выходного конца червяка.

Технические характеристики

Передаточные числа

Частота вращения входного вала, об/мин

Допускаемая радиальная нагрузка на валу

номинальная

фактическая

750

1000

1500

вход,
Н

выход,
Н

допускаемый крутящий момент на вых.валу, Нм

КПД

допускаемый крутящий момент на вых.валу, Нм

КПД

допускаемый крутящий момент на вых.валу, Нм

КПД

8

7,75

280

0,89

250

0,90

212

0,91

500

4000

10

10

250

0,88

224

0,89

190

0,90

12,5

13

250

0,86

230

0,87

195

0,89

16

15,5

280

0,83

250

0,85

218

0,86

20

20

243

0,79

224

0,81

195

0,84

25

26

243

0,78

224

0,79

195

0,83

31,5

31

300

0,72

280

0,75

250

0,78

40

40

230

0,67

218

0,71

195

0,73

50

52

243

0,65

230

0,66

206

0,71

63

64

224

0,60

212

0,62

190

0,64

80

78

200

0,55

190

0,58

175

0,64

Примечания:

*для исполнения по варианту расположения червячной пары 2 допустимый крутящий момент должен быть снижен на 20%;

**в непрерывном режиме работы редукторы с передаточным числом больше 50 применять не рекомендуется;

Масса:

редуктора для вариантов сборки 51 и 52 с лапами

19,0±5% кг

редуктора для варианта сборки 53 с лапами

19,4±5% кг

редуктора для вариантов сборки 56 с лапами

17,6±5% кг

лап с деталями крепления

2,3±5% кг

Условия использования

  • нагрузка постоянная и переменная, одного направления и реверсивная;

  • работа с периодическими остановками и длительная до 24 часов в сутки;

  • вращение валов в любую сторону;

  • частота вращения входного вала не более 1800 об/мин;

  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;

  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-6.
