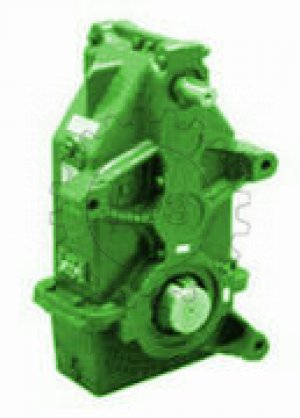

Редуктор типа В400
Редукторы вертикальные цилиндрические тип В400.
Редукторы специальные цилиндрические трехступенчатые вертикальные В-400 предназначены для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а также в качестве привода общего назначения.
8 (831) 220-58-22, 8 (831) 220-58-23, 8 (831) 220-50-84
Характеристики
Пример записи условного обозначения
В- 400 – 18 -11 – У2, где
В - тип
400 - типоразмер редуктора
18 - номинальное передаточное число
11 - вариант сборки
У2 - климатическое исполнение и категория размещения
Габаритные и присоединительные размеры
Размеры концов выходного и входного вала
|
Вал |
l |
d s6 |
t |
b |
|
Входной |
53 |
34 |
37 |
10 |
|
Выходной |
50 |
85 |
90 |
25 |
Варианты сборки
Технические характеристики редуктора В-400
|
Номинальное передаточное число |
18 |
20 |
28 |
40 |
50 |
||
|
Фактическое передаточное число |
17,45 |
20,59 |
26,4 |
38,11 |
52,85 |
||
|
Номинальный крутящий на тихоходном валу Н/м при номинальной частоте вращения быстроходного вала об/мин |
600 |
Лёгкий( Л) |
3380 |
3460 |
3510 |
3550 |
3880 |
|
600 |
Средний( С) |
1810 |
1940 |
2020 |
2030 |
2380 |
|
|
600 |
Тяжёлый (Т) |
1360 |
1370 |
1430 |
1470 |
1600 |
|
|
600 |
Весьма тяжёлый( ВТ) |
1270 |
1280 |
1340 |
1350 |
1380 |
|
|
750 |
Лёгкий (Л) |
3220 |
3300 |
3310 |
3330 |
3620 |
|
|
750 |
Средний (С) |
1600 |
1700 |
1820 |
1850 |
2150 |
|
|
750 |
Тяжёлый (Т) |
1190 |
1230 |
1320 |
1340 |
1460 |
|
|
750 |
Весьма тяжёлый (ВТ) |
1120 |
1130 |
1200 |
1210 |
1360 |
|
|
1000 |
Лёгкий (Л) |
3140 |
3150 |
3160 |
3220 |
3940 |
|
|
1000 |
Средний (С) |
1390 |
1460 |
1550 |
1600 |
1780 |
|
|
1000 |
Тяжёлый (Т) |
1090 |
1140 |
1180 |
1250 |
1370 |
|
|
1000 |
Весьма тяжёлый (ВТ) |
990 |
1030 |
1050 |
1140 |
1270 |
|
|
Масса кг, не более |
106 |
||||||
|
Обозначение |
Редуктор В-400-18 |
Редуктор В-400-20 |
Редуктор В-400-28 |
Редуктор В-400-40 |
Редуктор В-400-50 |
||
Условия использования
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа длительная или с периодическими остановками, вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об./мин.;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
• климатическое исполнение У, Т для категории размещения 1-3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.
